ZTB010

Ud

Sustituição de caldeira de aquecimento por caldeira de biomassa "HERZ", para a combustão de estilhas de madeira.

11.136.201,29Kz

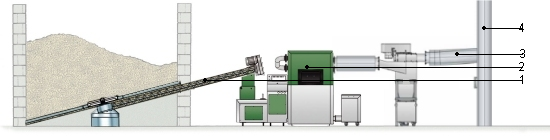

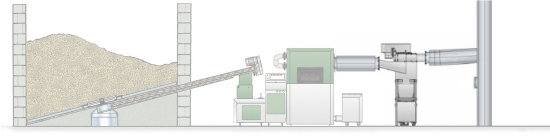

Reabilitação energética de edifício através da substituição da caldeira ou grupo térmico existente, de 30 kW de potência calorífica, por caldeira para a combustão de estilhas, potência nominal de 54 a 220 kW, modelo Biomatic 220 BioControl "HERZ", com sistema de alimentação de estilhas, para caldeira de biomassa série Biomatic BioControl, composto por extractor rotativo para estilhas, formado por disco rotativo, de 4 m de diâmetro, com lâminas, motor para alimentação trifásica a 400 V, transportador helicoidal sem-fim de 2 m de comprimento e 1 m de transportador helicoidal sem-fim fechado, com chapa de aço em "U", e conduta para a evacuação dos produtos da combustão, que liga a caldeira com a chaminé existente, após desmontagem prévia da caldeira ou grupo térmico com meios manuais e mecânicos e carga mecânica do material desmontado para camião ou contentor.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt38cbh010gg

Ud

Caldeira para a combustão de estilhas, potência nominal de 54 a 220 kW, modelo Biomatic 220 BioControl "HERZ", com corpo de aço soldado e ensaiado à pressão, de 1803x1066x1948 mm, isolamento interior de 80 mm de espessura, câmara de combustão com sistema automático de limpeza do queimador através de prato vibratório, depósito, com permutador, de calor de tubos verticais com mecanismo de limpeza automática, sistema de recolha e extracção de cinzas do módulo de combustão, sistema motorizado com fita de recolha automática e depósito com capacidade de 240 l, controlo da combustão através de sonda Lambda integrada, sistema de comando integrado BioControl 3000, para o controlo do acumulador de A.Q.S. e do depósito de inércia.

1,000

7.490.045,17

7.490.045,17

mt38cbh015f

Ud

Sistema de depuração de gases procedentes da combustão, com isolamento incorporado, formado por vários ciclones axiais ligados em paralelos, com ligações anti-vibração, para caldeira de biomassa Biomatic BioControl "HERZ".

1,000

999.362,23

999.362,23

mt38cbh085q

Ud

Sistema de elevação da temperatura de retorno acima de 55°C, composto por válvula reguladora e bomba de circulação modelo TOP S40/10, para evitar condensações e deposições de fuligem no interior da caldeira, "HERZ".

1,000

363.258,54

363.258,54

mt38cbh100i

Ud

Arranque e formação no manuseamento de caldeira de biomassa Biomatic BioControl "HERZ".

1,000

155.147,24

155.147,24

mt38cbh050f

Ud

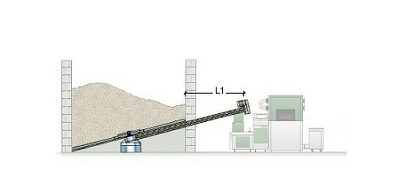

Extractor rotativo para estilhas, formado por disco rotativo, de 4 m de diâmetro, com lâminas, motor para alimentação trifásica a 400 V, transportador helicoidal sem-fim de 2 m de comprimento e 1 m de transportador helicoidal sem-fim fechado, com chapa de aço em "U", para sistema de alimentação de caldeira de biomassa Biomatic BioControl "HERZ".

1,000

1.544.695,87

1.544.695,87

mq04cag010a

h

Camião com grua de carga máxima 6 t.

1,362

4.291,34

5.844,81

mo002

h

Oficial de 1ª instalador de aquecimento.

69,008

365,86

25.247,27

mo094

h

Ajudante de instalador de aquecimento.

69,008

233,36

16.103,71

mo104

h

Operário não qualificado construção.

0,651

221,33

144,09

%

Meios auxiliares

2,000

10.599.848,93

211.996,98

%

Custos indirectos

3,000

10.811.845,91

324.355,38

Custo de manutenção decenal: 5.011.290,58Kz nos primeiros 10 anos.

Total:

11.136.201,29

UNIDADE DE OBRA ZTB010: SUSTITUIÇÃO DE CALDEIRA DE AQUECIMENTO POR CALDEIRA DE BIOMASSA "HERZ", PARA A COMBUSTÃO DE ESTILHAS DE MADEIRA.

CARACTERÍSTICAS TÉCNICAS

Reabilitação energética de edifício através da substituição de caldeira ou grupo térmico existente, de 30 kW de potência calorífica, por caldeira para a combustão de estilhas, potência nominal de 54 a 220 kW, modelo Biomatic 220 BioControl "HERZ", com corpo de aço soldado e ensaiado à pressão, de 1803x1066x1948 mm, isolamento interior de 80 mm de espessura, câmara de combustão com sistema automático de limpeza do queimador através de prato vibratório, depósito, com permutador, de calor de tubos verticais com mecanismo de limpeza automática, sistema de recolha e extracção de cinzas do módulo de combustão, sistema motorizado com fita de recolha automática e depósito com capacidade de 240 l, controlo da combustão através de sonda Lambda integrada, sistema de comando integrado BioControl 3000, para o controlo do acumulador de A.Q.S. e do depósito de inércia, com sistema de alimentação de estilhas, para caldeira de biomassa série Biomatic BioControl, composto por extractor rotativo para estilhas, formado por disco rotativo, de 4 m de diâmetro, com lâminas, motor para alimentação trifásica a 400 V, transportador helicoidal sem-fim de 2 m de comprimento e 1 m de transportador helicoidal sem-fim fechado, com chapa de aço em "U", e conduta para a evacuação dos gases da combustão, que liga a caldeira com a chaminé existente. Incluindo desmontagem da caldeira ou grupo térmico existente, com meios manuais e mecânicos, após desconexão prévia das redes de fornecimento e evacuação obturação das condutas ligadas aos elementos; desmontagem de acessórios, suportes de fixação e bancada metálica de apoio, se existir, limpeza de restos, remoção e carga mecânica para camião ou contentor. Totalmente montada, ligada e colocada em funcionamento pela empresa instaladora para a verificação do seu correcto funcionamento.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Serão protegidos todos os elementos contra golpes, materiais agressivos, humidades e sujidade.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

15 01 01

Embalagens de papel e cartão.

3,263

4,351

17 02 01

Madeira.

3,701

3,365

Embalagens:

6,964

7,715
