NIG040

m²

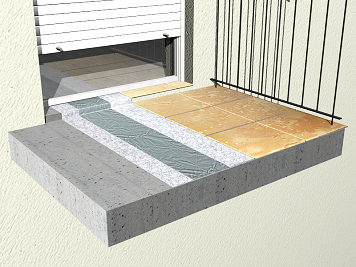

Impermeabilização de galerias e varandas, com lâminas de PVC.

5.885,71Kz

Impermeabilização de galerias e varandas, com geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 3,45 kN/m, uma resistência à tracção transversal de 3,45 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m², sobre argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6, com espessura média de 4 cm e pendente de 1% a 5%, acabamento afagado, lâmina impermeabilizante flexível de PVC-P, (fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, e com resistência à intempérie, colocada solta sobre a camada separadora, fixada em sobreposição através de soldadura termoplástica, e nos bordos soldada a perfis colaminados de chapa e PVC-P e protegida com camada separadora de geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 3,45 kN/m, uma resistência à tracção transversal de 3,45 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m². O preço não inclui o pavimento.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,040

16.378,91

655,16

mt14gsa020dg

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 3,45 kN/m, uma resistência à tracção transversal de 3,45 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m², segundo EN 13252.

2,100

511,50

1.074,15

mt15dan020b

m

Perfil colaminado de chapa de aço e PVC-P, plano, para remate de impermeabilização nos extremos das lâminas de PVC-P e nos encontros com elementos verticais.

0,400

1.196,96

478,78

mt15dan010c

m²

Lâmina impermeabilizante flexível de PVC-P, (fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, e com resistência à intempérie, segundo EN 13956.

1,050

2.797,74

2.937,63

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,632

622,90

393,67

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,632

365,37

230,91

%

Custos directos complementares

2,000

5.770,30

115,41

Custo de manutenção decenal: 235,43Kz nos primeiros 10 anos.

Total:

5.885,71

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados — Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

EN 13956:2012

1.10.2013

1.10.2013

Membranas de impermeabilização f lexíveis — Membranas de plástico e de borracha para impermeabilização de coberturas — Definições e características Membranas de impermeabilização f lexíveis Membranas de plástico e de borracha para impermeabilização de coberturas Definições e características Membranas de impermeabilização f lexíveis Membranas de plástico e de borracha para impermeabilização de cober turas Definições e características

UNIDADE DE OBRA NIG040: IMPERMEABILIZAÇÃO DE GALERIAS E VARANDAS, COM LÂMINAS DE PVC.

CARACTERÍSTICAS TÉCNICAS

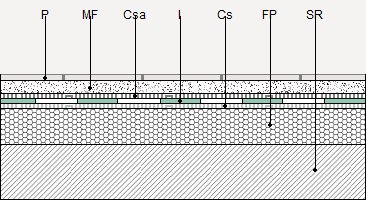

Impermeabilização de galerias e varandas, com geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 3,45 kN/m, uma resistência à tracção transversal de 3,45 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m², sobre argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6, com espessura média de 4 cm e pendente de 1% a 5%, acabamento afagado, lâmina impermeabilizante flexível de PVC-P, (fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, e com resistência à intempérie, colocada solta sobre a camada separadora, fixada em sobreposição através de soldadura termoplástica, e nos bordos soldada a perfis colaminados de chapa e PVC-P e protegida com camada separadora de geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 3,45 kN/m, uma resistência à tracção transversal de 3,45 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m².

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a superfície de qualquer acção mecânica não prevista no cálculo, até que se proceda à colocação do pavimento, não devendo ser colocado nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui o pavimento.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,912

0,608

17 02 03

Plástico.

0,044

0,073

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,076

0,127

Resíduos gerados:

1,032

0,808

17 02 03

Plástico.

0,130

0,217

Embalagens:

0,130

0,217

Total resíduos:

1,162

1,025
