IGI010

Ud

Instalação interior de gás em habitação de edifício multifamiliar.

98.783,25Kz

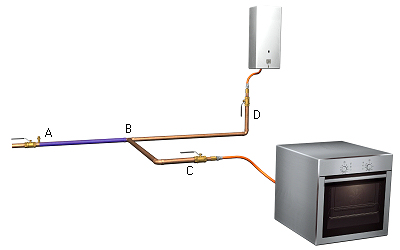

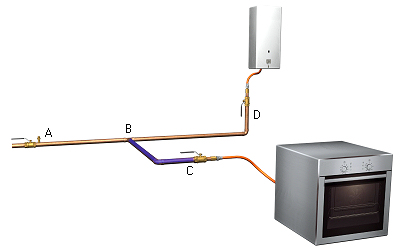

Instalação interior de gás em habitação de edifício multifamiliar, com capacidade para os seguintes aparelhos: 1 de cocção, 1 misto, de aquecimento e A.Q.S. realizada com tubagem de cobre, com tubo de revestimento plástico, que liga ao ponto de entrada da habitação ou a válvula de corte individual com cada um dos aparelhos a gás, composta pelos seguintes troços: troço compreendido entre o ponto de entrada ou a válvula de corte individual e a ramificação da instalação que vai ao fogão de 22 mm de diâmetro e 8 m de comprimento, ramificação da instalação que alimenta o fogão de 18 mm de diâmetro e 3 m de comprimento, ramificação da instalação que alimenta o aparelho ou aparelhos de aquecimento e de A.Q.S. de 22 mm de diâmetro e 3 m de comprimento. Incluindo válvulas de corte macho-macho de ligação de aparelhos para o corte de abastecimento de gás, com ligações por junta plana, pasta de enchimento e elementos de fixação, colocados através de soldadura por capilaridade. O preço não inclui a válvula de corte individual.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt43tco010dg

m

Tubo de cobre estirado a frio sem soldadura, diâmetro D=20/22 mm e 1 mm de espessura, segundo NP EN 1057, com o preço incrementado em 30% relativamente a acessórios e peças especiais.

11,000

3.244,52

35.689,72

mt43tco010cg

m

Tubo de cobre estirado a frio sem soldadura, diâmetro D=16/18 mm e 1 mm de espessura, segundo NP EN 1057, com o preço incrementado em 30% relativamente a acessórios e peças especiais.

3,000

2.621,84

7.865,52

mt35aia090ad

m

Tubo rígido de PVC, ligável, dobrável a quente, de cor preto, de 32 mm de diâmetro nominal, para canalização fixa na superfície. Resistência à compressão 1250 N, resistência ao impacto 2 joules, temperatura de trabalho -5°C até 60°C, com grau de protecção IP547 segundo NP EN 60529, propriedades eléctricas: isolante, não propagador da chama. Segundo NP EN 61386-1 e NP EN 61386-22. Inclusive abraçadeiras, elementos de fixação e acessórios (curvas, manguitos, tês, cotovelos e curvas flexíveis).

11,200

2.616,54

29.305,25

mt27tec020

kg

Pasta hidrófuga.

0,448

504,20

225,88

mt43acv010b

Ud

Válvula macho-macho com base e ligações por junta plana, com rosca cilíndrica GAS de 1/2" de diâmetro, segundo NP EN 331.

1,000

8.436,94

8.436,94

mt43acv010c

Ud

Válvula macho-macho com base e ligações por junta plana, com rosca cilíndrica GAS de 3/4" de diâmetro, segundo NP EN 331.

1,000

8.621,81

8.621,81

mo010

h

Oficial de 1ª instalador de gás.

4,296

992,81

4.265,11

mo109

h

Ajudante de instalador de gás.

4,296

567,06

2.436,09

%

Custos directos complementares

2,000

96.846,32

1.936,93

Custo de manutenção decenal: 46.428,13Kz nos primeiros 10 anos.

Total:

98.783,25

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 1057:2006+A1:2010

1.12.2010

1.12.2010

1/3/4

Cobre e ligas de cobre — Tubos redondos sem costura para água e gás em aplicações sanitárias e aquecimento.

UNIDADE DE OBRA IGI010: INSTALAÇÃO INTERIOR DE GÁS EM HABITAÇÃO DE EDIFÍCIO MULTIFAMILIAR.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Para evitar que se produza o fenómeno electroquímico da corrosão galvânica entre metais com diferente potencial, serão tomadas as seguintes medidas: evitar o contacto físico entre eles, isolar electricamente os metais com diferente potencial e evitar o contacto entre os elementos metálicos e o gesso. A tubagem não deve atravessar chaminés nem condutas.

CARACTERÍSTICAS TÉCNICAS

Instalação interior de gás em habitação de edifício multifamiliar, com capacidade para os seguintes aparelhos: 1 de cocção, 1 misto, de aquecimento e A.Q.S. realizada com tubagem de cobre, com tubo de revestimento plástico, que liga ao ponto de entrada da habitação ou a válvula de corte individual com cada um dos aparelhos a gás, composta pelos seguintes troços: troço compreendido entre o ponto de entrada ou a válvula de corte individual e a ramificação da instalação que vai ao fogão de 22 mm de diâmetro e 8 m de comprimento, ramificação da instalação que alimenta o fogão de 18 mm de diâmetro e 3 m de comprimento, ramificação da instalação que alimenta o aparelho ou aparelhos de aquecimento e de A.Q.S. de 22 mm de diâmetro e 3 m de comprimento. Incluindo válvulas de corte macho-macho de ligação de aparelhos para o corte de abastecimento de gás, com ligações por junta plana, pasta de enchimento e elementos de fixação, colocados através de soldadura por capilaridade.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a válvula de corte individual.

Código LER

Tipo

Peso (kg)

Volume (l)

17 04 01

Cobre, bronze e latão.

0,349

0,233

17 02 03

Plástico.

0,117

0,195

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,024

0,016

Resíduos gerados:

0,490

0,444

15 01 01

Embalagens de papel e cartão.

0,144

0,192

Embalagens:

0,144

0,192

Total resíduos:

0,634

0,636
