EHB020 |
m² |

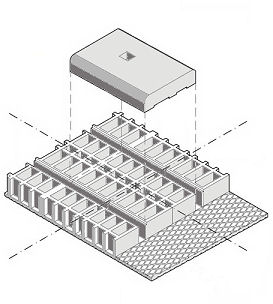

Sistema "FORLI" de laje aligeirada com ausência de pontes térmicas. |
6.513,33Kz |
||
|
Estrutura de betão armado com uma altura livre de piso de até 3 m, realizada com betão C25/30 (XC1(P); D12; S3; Cl 0,4) preparado em obra, e betonagem com meios manuais, volume total de betão 0,139 m³/m², e aço A400 NR, com uma quantidade total de 13 kg/m², formada por: laje aligeirada, horizontal, com ausência de pontes térmicas, de altura 28 = (3+20)+5 cm; nervura "in situ" de 12 cm de largura; sistema "FORLI" de molde tipo abobadilha de EPS, mecanizada e aligeirante, de 20 cm de altura; malha electrossoldada AR42 de aço A500 EL em camada de compressão; vigas rasas, com colocação sob as vigas de placa "FORLI" de EPS, de 3 cm de espessura, para eliminar as pontes térmicas; sem incluir repercussão de pilares. |
|||||
|
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
|
mt08efu010a |
m² |
Sistema de cofragem contínuo para laje aligeirada de betão armado, até 3 m de altura livre de piso, composta de: prumos, travessas metálicas e superfície cofrante de madeira tratada reforçada com varões e perfis. |
1,100 |
1.171,56 |
1.288,72 |
|
mt07cpf020a |
Ud |
Abobadilha mecanizada em EPS (poliestireno expandido), "FORLI", de 70x80 cm, formada por peça inferior de 70x80 cm e peça superior de 56x80 cm, para aligeirar lajes aligeiradas com nervuras de 12 cm de largura e 20 cm de altura. |
1,406 |
559,22 |
786,26 |
|
mt07cpf030 |
Ud |
Placa de poliestireno expandido de 70x80x3 cm, "FORLI", para colocar nas zonas não aligeiradas de lajes unidireccionais e bidireccionais. |
2,000 |
164,71 |
329,42 |
|
mt07aco020c |
Ud |
Separador homologado para vigas. |
0,800 |
11,87 |
9,50 |
|
mt07aco020g |
Ud |
Separador homologado para nervuras "in situ" em lajes aligeiradas. |
1,000 |
8,48 |
8,48 |
|
mt07aco040b |
kg |
Aço em varões nervurados, A400 NR, elaborado em oficina e colocado em obra, diâmetros vários. |
13,000 |
111,47 |
1.449,11 |
|
mt07ame020ddc |
m² |
Malha electrossoldada AR42 100x300 mm, com arames longitudinais de 4,2 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL. |
1,100 |
245,13 |
269,64 |
|
mt08aaa010a |
m³ |
Água. |
0,034 |
158,88 |
5,40 |
|
mt01arg000 |
t |
Areia crivada para betões preparados em obra. |
0,104 |
911,49 |
94,79 |
|
mt01arg001b |
t |
Inerte grosso homogeneizado, de tamanho máximo 12 mm, para betões preparados em obra. |
0,125 |
1.830,27 |
228,78 |
|
mt08cem001 |
kg |
Cimento resistente a sulfatos, em sacos, para betão preparado em obra. |
45,870 |
20,12 |
922,90 |
|
mo041 |
h |
Oficial de 1ª estruturista. |
0,927 |
436,73 |
404,85 |
|
mo085 |
h |
Ajudante de estruturista. |
0,927 |
287,34 |
266,36 |
|
mo106 |
h |
Operário não qualificado construção. |
0,249 |
262,74 |
65,42 |
|
mo105 |
h |
Operário especializado construção. |
0,261 |
268,19 |
70,00 |
|
% |
Meios auxiliares |
2,000 |
6.199,63 |
123,99 |
|
|
% |
Custos indirectos |
3,000 |
6.323,62 |
189,71 |
|
|
Custo de manutenção decenal: 455,93Kz nos primeiros 10 anos. |
Total: |
6.513,33 |
|||
Caderno de encargos
|
UNIDADE DE OBRA EHB020: SISTEMA "FORLI" DE LAJE ALIGEIRADA COM AUSÊNCIA DE PONTES TÉRMICAS. CARACTERÍSTICAS TÉCNICAS Formação de estrutura de betão armado com uma altura livre de piso de até 3 m, realizada com betão C25/30 (XC1(P); D12; S3; Cl 0,4) preparado em obra, e betonagem com meios manuais com um volume total de betão em laje, vigas e pilares de 0,139 m³/m², e aço A400 NR na zona de reforço de negativos, conectores de vigotas, vigas de bordadura e vigas com uma quantidade total de 13 kg/m², composta pelos seguintes elementos: LAJE ALIGEIRADA: horizontal, com ausência de pontes térmicas, de altura 28 = (3+20)+5 cm; nervura "in situ" de 12 cm de largura; sistema "FORLI" de molde tipo abobadilha de EPS, mecanizada e aligeirante, formado por peça base de 70x80 cm e peça superior de 58x80 cm, e 20 cm de altura; camada de compressão de 5 cm de espessura, com armadura de distribuição formada por malha electrossoldada AR42 100x300 mm de aço A500 EL, inclusive p/p de vigas de bordadura, montagem e desmontagem do sistema de cofragem contínuo com prumos, travessas metálicas e superfície cofrante de madeira tratada reforçada com varões e perfis; VIGAS: rasas, com colocação sob as vigas de placa "FORLI" de EPS, de 3 cm de espessura, para eliminar as pontes térmicas. Sem incluir repercussão de pilares. CRITÉRIO DE MEDIÇÃO DE PROJECTO Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de bordadura do perímetro, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 6 m². CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA AMBIENTAIS. Serão suspensos os trabalhos de betonagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C. DO EMPREITEIRO. Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a betonagem ou posterior período de presa, não podendo começar a betonagem dos diferentes elementos sem a autorização por escrito do Director da Obra. A colocação em obra do sistema só poderá ser realizada por empresas especializadas e qualificadas, reconhecidas pelo fabricante e sob o seu controlo técnico, seguindo sempre as especificações incluídas no seu correspondente DAU. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação do sistema de cofragem. Montagem do sistema de cofragem. Marcação da geometria da planta sobre a cofragem. Montagem do sistema de molde. Colocação das armaduras com separadores homologados. Betonagem e compactação do betão na laje. Nivelamento da camada de compressão. Cura do betão. Desmontagem do sistema de cofragem em laje. Reparação de defeitos superficiais. CONDIÇÕES DE FINALIZAÇÃO. O conjunto será monolítico e transmitirá correctamente as cargas. A superfície deverá ficar uniforme e sem irregularidades. CONSERVAÇÃO E MANUTENÇÃO. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e pormenores do Projecto. |
Resíduos gerados
|
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
|
17 02 01 |
Madeira. |
0,666 |
0,605 |
|
17 04 05 |
Ferro e aço. |
1,379 |
0,657 |
|
01 04 08 |
Gravilhas e fragmentos de rocha não abrangidos 01 04 07. |
2,694 |
1,784 |
|
17 01 01 |
Betão (betões, argamassas e pré-fabricados). |
1,376 |
0,917 |
|
Resíduos gerados: |
6,115 |
3,964 |
|
|
15 01 01 |
Embalagens de papel e cartão. |
0,642 |
0,856 |
|
17 02 03 |
Plástico. |
0,138 |
0,230 |
|
17 02 01 |
Madeira. |
0,183 |
0,166 |
|
Embalagens: |
0,963 |
1,252 |
|
|
Total resíduos: |
7,078 |
5,216 |
