EHR020

m²

Laje fungiforme e pilares.

8.888,84Kz

Estrutura de betão armado, realizada com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, volume total de betão 0,205 m³/m², e aço A400 NR, com uma quantidade total de 18 kg/m²; formada por: laje fungiforme, horizontal, de altura 27 = 22+5 cm, sobre sistema de cofragem contínuo; nervuras "in situ" de 10 cm, entre-eixo 80 cm; bloco de betão leve com argila expandida, para laje fungiforme aligeirada, 70x23x22 cm; malha electrossoldada AR42 de aço A500 EL, em camada de compressão; pilares com altura livre de até 3 m e 30x30 cm de secção média.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt07aco020b

Ud

Separador homologado para pilares.

0,500

7,98

3,99

mt08eup010a

m²

Chapa metálica de 50x50 cm, para cofragem de pilares de betão armado de secção rectangular ou quadrada, de até 3 m de altura, inclusive p/p de acessórios de montagem.

0,018

6.238,48

112,29

mt07alm020a

Ud

Escora metálica telescópica até 3 m de altura, segundo EN 1065. Incluindo p/p de trípodes de estabilização.

0,067

4.170,46

279,42

mt50spa050m

m³

Pranchão de madeira de pinho, dimensões 20x7,2 cm.

0,002

68.276,96

136,55

mt07alm010a

m²

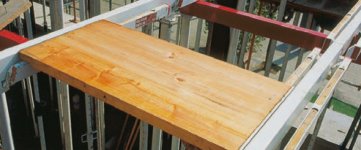

Estrutura suporte metálica para sistema de cofragem recuperável composta de: porta-travessas, travessas, topo de laje e chapa de remate de pilares.

0,011

2.532,67

27,86

mt07alp030d

m²

Painel aglomerado hidrófugo reforçado de 35 mm de espessura, para evitar a flecha nas zonas de maciços e capitéis.

0,275

1.836,18

504,95

mt50spa101

kg

Pregos de aço.

0,025

291,02

7,28

mt07chp010a

Ud

Bloco de betão leve com argila expandida, para laje fungiforme aligeirada, 70x23x22 cm, inclusive p/p de peças especiais.

3,495

172,32

602,26

mt07aco020h

Ud

Separador homologado para lajes fungiformes.

1,200

7,98

9,58

mt07aco040e

kg

Aço em varões nervurados, A400 NR, fornecido em obra em varões sem elaborar, diâmetros vários.

18,900

86,57

1.636,17

mt08var050

kg

Arame galvanizado para atar, de 1,30 mm de diâmetro.

0,180

142,97

25,73

mt07ame020ddc

m²

Malha electrossoldada AR42 100x300 mm, com arames longitudinais de 4,2 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL.

1,100

209,60

230,56

mt10haf020fgngc

m³

Betão C25/30 (XC1(P) D12; S3; Cl 0,4), fabricado em central, segundo NP EN 206-1.

0,205

18.428,91

3.777,93

mo044

h

Oficial de 1ª cofrador.

0,644

545,49

351,30

mo091

h

Ajudante de cofrador.

0,605

316,01

191,19

mo043

h

Oficial de 1ª armador de ferro.

0,324

545,49

176,74

mo090

h

Ajudante de armador de ferro.

0,351

316,01

110,92

mo045

h

Oficial de 1ª estruturista, em trabalhos de betonagem.

0,615

545,49

335,48

mo092

h

Ajudante de estruturista, em trabalhos de betonagem.

0,615

316,01

194,35

%

Custos directos complementares

2,000

8.714,55

174,29

Custo de manutenção decenal: 444,44Kz nos primeiros 10 anos.

Total:

8.888,84

UNIDADE DE OBRA EHR020: LAJE FUNGIFORME E PILARES.

CARACTERÍSTICAS TÉCNICAS

Execução de estrutura de betão armado, realizada com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, com um volume total de betão em laje e pilares de 0,205 m³/m², e aço A400 NR para elaboração da armadura (corte, dobragem e moldagem de elementos) no estaleiro da obra e montagem em zona de maciços de pilares, vigas, nervuras, vigas de bordadura e pilares, com uma quantidade de 18 kg/m²; composta dos seguintes elementos: LAJE FUNGIFORME: horizontal, altura 27 = 22+5 cm; nervuras de betão "in situ" de 10 cm de espessura, entre-eixo 80 cm; bloco de betão leve com argila expandida, para laje fungiforme aligeirada, 70x23x22 cm; camada de compressão de 5 cm de espessura, com armadura de distribuição formada por malha electrossoldada AR42 100x300 mm de aço A500 EL, inclusive p/p de maciço de capitéis, reforço de aberturas e vigas de bordadura, montagem e desmontagem do sistema de cofragem contínuo com escoras, travessas metálicas e superfície cofrante de madeira tratada reforçada com varões e perfis, e cura do betão; PILARES: com altura livre de até 3 m e 30x30 cm de secção média, inclusive p/p de montagem e desmontagem do sistema de cofragem de chapas metálicas reutilizáveis, e cura do betão.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de bordadura do perímetro, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 6 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e pormenores do Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 04 05

Ferro e aço.

2,407

1,146

17 02 01

Madeira.

7,450

6,773

17 01 01

Betão (betões, argamassas e pré-fabricados).

5,244

3,496

Resíduos gerados:

15,101

11,415

17 02 03

Plástico.

0,016

0,027

17 02 01

Madeira.

0,204

0,185

Embalagens:

0,220

0,212

Total resíduos:

15,321

11,627
