EHU005 |
m² |
Laje térrea ventilada sobre murete de alvenaria. |
7.802,55Kz |

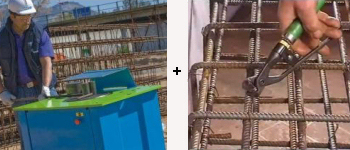

Laje térrea ventilada de betão armado, altura 15 = 12+3 cm, realizada com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua, volume 0,084 m³/m², e aço A400 NR na zona de reforço de momentos negativos e conectores de vigotas e vigas de bordadura, quantidade 6 kg/m²; formada por: vigota pré-esforçada de secção em "T" invertido, com documento de homologação; abobadilha de betão, 48x12x20 cm, com documento de homologação; camada de compressão de 3 cm de espessura, com armadura de distribuição formada por malha electrossoldada AR42 100x300 mm de aço A500 EL, sobre murete de apoio de 80 cm de altura de tijolo cerâmico furado triplo, para revestir, 30x20x15 cm, com argamassa de cimento confeccionada em obra, com 250 kg/m³ de cimento, cor cinzento, dosificação 1:6, fornecida em sacos, acabado com tela asfáltica. Inclusive agente filmógeno para a cura de betões e argamassas. O preço inclui a elaboração da armadura (corte, dobragem e moldagem de elementos) no estaleiro da obra e a montagem no lugar definitivo da sua colocação em obra. |
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
mt04lpt010e |
Ud |
Tijolo cerâmico furado triplo, para revestir, 30x20x15 cm, para utilização em alvenaria protegida (peça P), densidade 650 kg/m³, segundo NP EN 771-1. |
9,450 |
23,45 |
221,60 |
mt08aaa010a |
m³ |
Água. |
0,004 |
213,08 |
0,85 |
mt01arg005a |
t |
Areia de pedreira, para argamassa preparada em obra. |
0,021 |
2.242,28 |
47,09 |
mt08cem000l |
kg |
Cimento cinzento em sacos. |
3,175 |
14,21 |
45,12 |
mt14lba010g |
m² |
Membrana de betume modificado com elastómero SBS, LBM(SBS)-40-FP, de 3,5 mm de espessura, massa nominal 4 kg/m², com armadura de feltro de poliéster não tecido de 160 g/m², de superfície não protegida. Segundo EN 13707. |
0,840 |
2.725,26 |
2.289,22 |
mt08eft030a |
m² |
Painel de madeira tratada, de 22 mm de espessura, reforçado com varões e perfis. |
0,028 |
5.327,05 |
149,16 |
mt08cim030b |
m³ |
Madeira de pinho. |
0,003 |
33.831,75 |
101,50 |
mt08var060 |
kg |
Pregos de aço de 20x100 mm. |
0,040 |
994,38 |
39,78 |
mt08dba010b |
l |
Agente desmoldante, à base de óleos especiais, emulsionante em água para cofragens metálicas, fenólicas ou de madeira. |
0,030 |
281,09 |
8,43 |
mt07bvp010a |
Ud |
Abobadilha de betão, 48x12x20 cm. Inclusive peças especiais. |
6,336 |
55,33 |
350,57 |
mt07vpt010 |
m |
Vigota pré-esforçada de secção em "T" invertido, segundo NP EN 15037-1. |
2,260 |
263,02 |
594,43 |
mt07aco040e |
kg |
Aço em varões nervurados, A400 NR, fornecido em obra em varões sem elaborar, de vários diâmetros. |
6,300 |
94,56 |
595,73 |
mt08var050 |
kg |
Arame galvanizado para atar, de 1,30 mm de diâmetro. |
0,072 |
156,26 |
11,25 |
mt07ame020ddc |
m² |
Malha electrossoldada AR42 100x300 mm, com arames longitudinais de 4,2 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL. |
1,100 |
228,95 |
251,85 |
mt10haf020fgngc |
m³ |
Betão C25/30 (XC1(P) D12; S3; Cl 0,4), fabricado em central, segundo NP EN 206-1. |
0,088 |
20.097,34 |
1.768,57 |
mt08cur020a |
l |

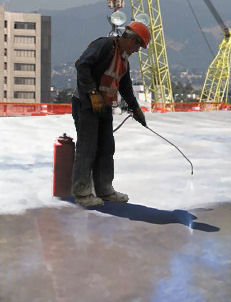

Agente filmógeno para a cura de betões e argamassas. |
0,150 |
275,59 |
41,34 |
mq06hor010 |
h |
Betoneira. |
0,010 |
223,43 |
2,23 |
mo021 |
h |
Oficial de 1ª construção em trabalhos auxiliares de pedreiro. |
0,591 |
612,02 |
361,70 |
mo114 |
h |
Operário não qualificado construção em trabalhos auxiliares de pedreiro. |
0,526 |
343,03 |
180,43 |
mo044 |
h |
Oficial de 1ª cofrador. |
0,371 |
638,73 |
236,97 |
mo091 |
h |
Ajudante de cofrador. |
0,365 |
373,33 |
136,27 |
mo043 |
h |
Oficial de 1ª armador de ferro. |
0,118 |
638,73 |
75,37 |
mo090 |
h |
Ajudante de armador de ferro. |
0,128 |
373,33 |
47,79 |
mo045 |
h |
Oficial de 1ª estruturista, em trabalhos de betonagem. |
0,044 |
638,73 |
28,10 |
mo092 |
h |
Ajudante de estruturista, em trabalhos de betonagem. |
0,172 |
373,33 |
64,21 |
% |
Custos directos complementares |
2,000 |
7.649,56 |
152,99 |
|
Custo de manutenção decenal: 312,10Kz nos primeiros 10 anos. |
Total: |
7.802,55 |
Referência e título da norma |
Aplicabilidade(a) |
Obrigatoriedade(b) |
Sistema(c) |
EN 771-1:2011+A1:2015 |
10.6.2016 |
10.6.2017 |
|
Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria |
|||
EN 13707:2004+A2:2009 |
1.4.2010 |
1.10.2010 |
|
Membranas de impermeabilização f lexíveis — Membranas betuminosas armadas para impermeabilização de cober turas — Definições e características |
|||
EN 15037-1:2008 |
1.1.2010 |
1.1.2011 |
2+ |
Produtos prefabricados de betão — Vigotas para paviment os de vigotas e blocos de cofragem — Parte 1: Vigotas |
(a) Data de entrada em aplicação da norma harmonizada e início do período de coexistência
(b) Data final do período de coexistência / entrada em vigor da marcação CE
(c) Sistema de avaliação e verificação da regularidade do desempenho
Caderno de encargos
UNIDADE DE OBRA EHU005: LAJE TÉRREA VENTILADA SOBRE MURETE DE ALVENARIA. CARACTERÍSTICAS TÉCNICAS Laje térrea ventilada de betão armado, altura 15 = 12+3 cm, realizada com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua, volume 0,084 m³/m², e aço A400 NR na zona de reforço de momentos negativos e conectores de vigotas e vigas de bordadura, quantidade 6 kg/m²; formada por: vigota pré-esforçada de secção em "T" invertido, com documento de homologação; abobadilha de betão, 48x12x20 cm, com documento de homologação; camada de compressão de 3 cm de espessura, com armadura de distribuição formada por malha electrossoldada AR42 100x300 mm de aço A500 EL, sobre murete de apoio de 80 cm de altura de tijolo cerâmico furado triplo, para revestir, 30x20x15 cm, com argamassa de cimento confeccionada em obra, com 250 kg/m³ de cimento, cor cinzento, dosificação 1:6, fornecida em sacos, acabado com tela asfáltica. Inclusive agente filmógeno para a cura de betões e argamassas. CRITÉRIO DE MEDIÇÃO DE PROJECTO Superfície medida desde as faces exteriores das vigas de bordadura do perímetro, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 6 m². CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA AMBIENTAIS. Serão suspensos os trabalhos de betonagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C. DO EMPREITEIRO. Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a betonagem ou posterior período de presa, não podendo começar a betonagem dos diferentes elementos sem a autorização por escrito do director de fiscalização de obra. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. MURETE DE ALVENARIA: Limpeza e preparação da superfície suporte. Marcação. Preparação da argamassa. Assentamento da primeira fiada sobre camada de argamassa. Colocação e aprumo de prumos de referência. Colocação de fios entre prumos. Colocação das peças por fiadas a nível. Formação de aberturas de ventilação em muros. Colocação da impermeabilização. LAJE TÉRREA VENTILADA: Marcação da geometria da planta. Colocação de vigotas e abobadilhas. Colocação das armaduras com separadores homologados. Betonagem e compactação do betão. Nivelamento da camada de compressão. Cura do betão. CONDIÇÕES DE FINALIZAÇÃO. A câmara estará suficientemente ventilada. O conjunto será monolítico e transmitirá correctamente as cargas. A superfície deverá ficar uniforme e sem irregularidades. CONSERVAÇÃO E MANUTENÇÃO. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e pormenores do Projecto. CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA O preço inclui a elaboração da armadura (corte, dobragem e moldagem de elementos) no estaleiro da obra e a montagem no lugar definitivo da sua colocação em obra. |
Resíduos gerados
Código LER |
Tipo |
Peso (kg) |
Volume (l) |
17 01 02 |
Tijolos. |
6,880 |
5,504 |
01 04 08 |
Gravilhas e fragmentos de rocha não abrangidos 01 04 07. |
0,105 |
0,070 |
17 01 01 |
Betão (betões, argamassas e pré-fabricados). |
8,432 |
5,621 |
17 03 02 |
Misturas betuminosas não abrangidas em 17 03 01. |
0,227 |
0,227 |
17 02 01 |
Madeira. |
0,507 |
0,461 |
17 09 04 |
Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03. |
0,002 |
0,001 |
17 04 05 |
Ferro e aço. |
0,395 |
0,188 |
Resíduos gerados: |
16,548 |
12,073 |
|
15 01 01 |
Embalagens de papel e cartão. |
0,029 |
0,039 |
17 02 03 |
Plástico. |
0,219 |
0,365 |
17 02 01 |
Madeira. |
0,625 |
0,568 |
Embalagens: |
0,873 |
0,972 |
|
Total resíduos: |
17,421 |
13,045 |
