QAD040

m²

Cobertura plana não acessível, não ventilada, Deck. Impermeabilização com lâminas asfálticas.

13.963,49Kz

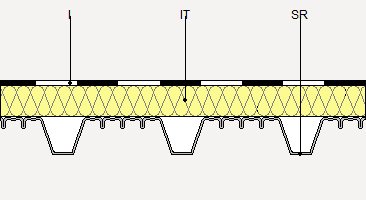

Cobertura plana não acessível, não ventilada, Deck, tipo convencional, pendente de 1% a 5%. SUPORTE BASE: perfil nervurado autoportante de chapa de aço galvanizado S 280 de 0,7 mm de espessura, acabamento liso, com 3 nervuras de 50 mm de altura separadas 260 mm; ISOLAMENTO TÉRMICO: painel rígido de lã mineral soldável, hidrofugada, de 50 mm de espessura; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma membrana de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP totalmente colada com maçarico. O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt13ccg200ac

m²

Perfil nervurado autoportante de chapa de aço galvanizado S 280 de 0,7 mm de espessura, acabamento liso, com 3 nervuras de 50 mm de altura separadas 260 mm, inércia 18 cm4 e massa superficial 5,5 kg/m², segundo NP EN 14782.

1,100

3.562,56

3.918,82

mt16lrc010fd

m²

Painel rígido de lã mineral soldável, hidrofugada, segundo EN 13162, revestido com betume asfáltico e filme de polipropileno termofusível, de 50 mm de espessura, resistência térmica >= 1,3 m²°C/W, condutibilidade térmica 0,038 W/(m°C), Euroclasse F de reacção ao fogo segundo NP EN 13501-1.

1,050

6.061,42

6.364,49

mt16aab010

Ud

Fixação mecânica dos painéis isolantes à chapa metálica (coberturas deck).

1,000

68,31

68,31

mt14lga010ea

m²

Membrana de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP, de 3,5 mm de espessura, massa nominal 5 kg/m², com armadura de feltro de poliéster reforçado e estabilizado de 150 g/m², com auto-protecção mineral de cor cinzento. Segundo EN 13707.

1,100

2.638,28

2.902,11

mo051

h

Oficial de 1ª montador de painéis metálicos.

0,218

640,38

139,60

mo098

h

Ajudante de montador de painéis metálicos.

0,218

365,37

79,65

mo054

h

Oficial de 1ª montador de isolamentos.

0,073

640,38

46,75

mo101

h

Ajudante de montador de isolamentos.

0,073

365,37

26,67

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,145

622,90

90,32

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,145

365,37

52,98

%

Custos directos complementares

2,000

13.689,70

273,79

Custo de manutenção decenal: 6.562,84Kz nos primeiros 10 anos.

Total:

13.963,49

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 14782:2006

1.11.2006

1.11.2007

Chapas metálicas autoportantes para cober turas, revestimentos exteriores e interiores de paredes.

EN 13162:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de lã mineral (MW) — Especificação

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização f lexíveis — Membranas betuminosas armadas para impermeabilização de cober turas — Definições e características

UNIDADE DE OBRA QAD040: COBERTURA PLANA NÃO ACESSÍVEL, NÃO VENTILADA, DECK. IMPERMEABILIZAÇÃO COM LÂMINAS ASFÁLTICAS.

CARACTERÍSTICAS TÉCNICAS

Cobertura plana não acessível, não ventilada, Deck, tipo convencional, pendente de 1% a 5%. SUPORTE BASE: perfil nervurado autoportante de chapa de aço galvanizado S 280 de 0,7 mm de espessura, acabamento liso, com 3 nervuras de 50 mm de altura separadas 260 mm; ISOLAMENTO TÉRMICO: painel rígido de lã mineral soldável, hidrofugada, de 50 mm de espessura; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma membrana de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP totalmente colada com maçarico.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Código LER

Tipo

Peso (kg)

Volume (l)

17 04 05

Ferro e aço.

0,323

0,154

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,245

0,408

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,377

0,377

Resíduos gerados:

0,945

0,939

17 02 03

Plástico.

0,112

0,187

Embalagens:

0,112

0,187

Total resíduos:

1,057

1,126
