QAB111

m²

Cobertura plana acessível, não ventilada, com pavimento fixo, para tráfego pedonal privado. Impermeabilização com lâminas de poliolefinas.

15.306,73Kz

Cobertura plana acessível, não ventilada, com pavimento fixo, tipo convencional, pendente de 1% a 5%, para tráfego pedonal privado. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa; CAMADA SEPARADORA SOB CAMADA DE REFORÇO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (150 g/m²); CAMADA DE REFORÇO: argamassa de cimento CEM II/B-L 32,5 N tipo M-10 de 4 cm de espessura; IMPERMEABILIZAÇÃO: tipo monocamada, não colada, formada por uma lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m², fixada ao suporte em perímetro e juntas através de cimento cola melhorado C2 E, e sobreposições fixadas com cimento cola melhorado C2 E S1; CAMADA DE PROTECÇÃO: pavimento de ladrilhos cerâmicos de grés rústico, 20x20 cm colocados em camada fina com cimento cola de presa normal, C1 sem nenhuma característica adicional, cor cinzento, directamente sobre a impermeabilização, enchimento de juntas com argamassa de juntas cimentosa melhorada, com absorção de água reduzida e resistência elevada à abrasão tipo CG 2 W A, cor branco, para juntas de 2 a 15 mm. Inclusive cruzetas de PVC. O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, para utilização em alvenaria protegida (peça P), densidade 746 kg/m³, segundo NP EN 771-1.

3,000

17,50

52,50

mt01arl030aa

m³

Argila expandida, fornecida em sacos, segundo NP EN 13055-1.

0,100

16.926,05

1.692,61

mt09lec020b

m³

Leitada de cimento 1/3 CEM II/B-L 32,5 N.

0,010

14.929,95

149,30

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

572,15

5,72

mt08aaa010a

m³

Água.

0,008

213,08

1,70

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,065

2.242,28

145,75

mt08cem000l

kg

Cimento cinzento em sacos.

10,000

14,21

142,10

mt16pxa010ac

m²

Painel rígido de poliestireno extrudido, segundo EN 13164, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,5 m²°C/W, condutibilidade térmica 0,034 W/(m°C), Euroclasse E de reacção ao fogo segundo NP EN 13501-1, com código de designação XPS-EN 13164-T1-CS(10/Y)300-DS(70,90)-DLT(2)5-CC(2/1,5/50)125-WL(T)0,7-WD(V)3-FTCD1.

1,050

1.494,36

1.569,08

mt14gsa020bc

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,88 kN/m, uma resistência à tracção transversal de 1,49 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 40 mm, resistência CBR ao punçoamento 0,3 kN e uma massa superficial de 150 g/m², segundo EN 13252.

1,050

221,58

232,66

mt09mor010e

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-10, confeccionada em obra com 320 kg/m³ de cimento e uma proporção em volume 1/4.

0,040

18.935,90

757,44

mt09mcr250a

kg

Cimento cola melhorado, C2 E, com tempo de colocação ampliado, segundo NP EN 12004, para a fixação de geomembranas, composto por cimentos especiais, inertes seleccionados e resinas sintéticas.

0,600

99,44

59,66

mt15rev011a

m²

Lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m², segundo EN 13956.

1,100

4.713,29

5.184,62

mt09mcr250b

kg

Cimento cola melhorado, C2 E S1, com tempo de colocação ampliado e grande deformabilidade, segundo NP EN 12004, para a fixação de sobreposições de geomembranas, composto por cimentos especiais, inertes seleccionados e resinas sintéticas.

0,300

426,17

127,85

mt09mcr021g

kg

Cimento cola de presa normal, C1, segundo NP EN 12004, cor cinzento.

4,000

49,72

198,88

mt18bcr010he800

m²

Ladrilho cerâmico de grés rústico, 20x20 cm, 8,00Kz/m², capacidade de absorção de água 3%<=E<6%, grupo AII, segundo NP EN 14411, resistência ao deslizamento maior que 45 segundo ENV 12633.

1,050

2.836,57

2.978,40

mt18acc050b

Ud

Cruzetas de PVC para separação entre 3 e 15 mm.

14,000

10,67

149,38

mt18rcr010a300

m

Rodapé cerâmico de grés rústico, de 7 cm de largura, 3,00Kz/m.

0,400

1.063,71

425,48

mt09mcp020fE

kg

Argamassa de juntas cimentosa melhorada, com absorção de água reduzida e resistência elevada à abrasão, tipo CG2 W A, segundo EN 13888, cor branca, para juntas de 2 a 15 mm, à base de cimento de alta resistência, quartzo, aditivos especiais, pigmentos e resinas sintéticas, para enchimento de juntas de todo tipo de peças cerâmicas.

0,050

110,24

5,51

mq06hor010

h

Betoneira.

0,038

223,43

8,49

mo020

h

Oficial de 1ª construção.

0,131

622,90

81,60

mo113

h

Operário não qualificado construção.

0,885

350,77

310,43

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,189

622,90

117,73

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,189

365,37

69,05

mo054

h

Oficial de 1ª montador de isolamentos.

0,073

640,38

46,75

mo101

h

Ajudante de montador de isolamentos.

0,073

365,37

26,67

mo023

h

Oficial de 1ª ladrilhador.

0,580

622,90

361,28

mo061

h

Ajudante de ladrilhador.

0,290

365,37

105,96

%

Custos directos complementares

2,000

15.006,60

300,13

Custo de manutenção decenal: 5.051,22Kz nos primeiros 10 anos.

Total:

15.306,73

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 13055-1:2002

1.3.2003

1.6.2004

Agregados leves — Parte 1: Agregados leves para betão, argamassas e caldas de injeção

EN 13055-1:2002/A C:2004

1.1.2010

1.1.2010

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados em poliestireno expandido (EPS) — Especificação

EN 13164:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de espuma de poliestireno extr udido (XPS) — Especificação

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados — Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

EN 12004:2007+A1:2012

1.4.2013

1.7.2013

3

Colas para ladrilhos — Requisitos, avaliação da conformidade, classificação e designação

EN 13956:2012

1.10.2013

1.10.2013

Membranas de impermeabilização f lexíveis — Membranas de plástico e de borracha para impermeabilização de coberturas — Definições e características Membranas de impermeabilização f lexíveis Membranas de plástico e de borracha para impermeabilização de coberturas Definições e características Membranas de impermeabilização f lexíveis Membranas de plástico e de borracha para impermeabilização de cober turas Definições e características

EN 14411:2012

1.7.2013

1.7.2014

Pavimentos e revestimentos cerâmicos — Definições, classificação, características, avaliação da conformidade e marcação

UNIDADE DE OBRA QAB111: COBERTURA PLANA ACESSÍVEL, NÃO VENTILADA, COM PAVIMENTO FIXO, PARA TRÁFEGO PEDONAL PRIVADO. IMPERMEABILIZAÇÃO COM LÂMINAS DE POLIOLEFINAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Camada separadora: serão utilizados produtos não permeáveis à leitada de argamassas e betões. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

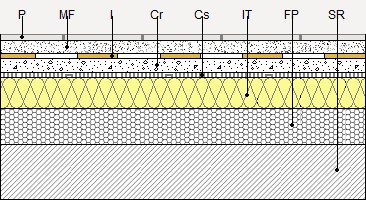

Cobertura plana acessível, não ventilada, com pavimento fixo, tipo convencional, pendente de 1% a 5%, para tráfego pedonal privado. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa; CAMADA SEPARADORA SOB CAMADA DE REFORÇO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (150 g/m²); CAMADA DE REFORÇO: argamassa de cimento CEM II/B-L 32,5 N tipo M-10 de 4 cm de espessura; IMPERMEABILIZAÇÃO: tipo monocamada, não colada, formada por uma lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m², fixada ao suporte em perímetro e juntas através de cimento cola melhorado C2 E, e sobreposições fixadas com cimento cola melhorado C2 E S1; CAMADA DE PROTECÇÃO: pavimento de ladrilhos cerâmicos de grés rústico, 20x20 cm colocados em camada fina com cimento cola de presa normal, C1 sem nenhuma característica adicional, cor cinzento, directamente sobre a impermeabilização, enchimento de juntas com argamassa de juntas cimentosa melhorada, com absorção de água reduzida e resistência elevada à abrasão tipo CG 2 W A, cor branco, para juntas de 2 a 15 mm. Inclusive cruzetas de PVC.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 02

Tijolos.

1,470

1,176

01 04 09

Areias e argilas.

0,105

0,066

17 01 01

Betão (betões, argamassas e pré-fabricados).

1,578

1,052

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,326

0,217

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,096

0,160

17 02 03

Plástico.

0,024

0,040

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,343

0,229

17 01 03

Ladrilhos, telhas e materiais cerâmicos.

1,829

1,463

Resíduos gerados:

5,771

4,403

15 01 01

Embalagens de papel e cartão.

0,293

0,391

17 02 03

Plástico.

0,367

0,612

17 02 01

Madeira.

0,226

0,205

Embalagens:

0,886

1,208

Total resíduos:

6,657

5,611
