ASD010

m

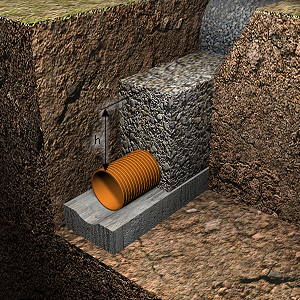

Vala drenante.

18.842,74Kz

Vala drenante com uma pendente mínima de 0,50%, para captação de águas subterrâneas, em que no fundo se coloca um tubo ranhurado de PVC de parede dupla, a exterior corrugada e a interior lisa, cor telha RAL 8023, com ranhurado ao longo de um arco de 220° no vale do corrugado, para drenagem, rigidez anelar nominal 4 kN/m², de 200 mm de diâmetro nominal, 182,4 mm de diâmetro interior, segundo NP EN 13476-1, comprimento nominal 6 m, união por copa com junta elástica de EPDM, colocado sobre base de betão simples C20/25 (X0(P); D25; S2; Cl 1,0), de 10 cm de espessura, em forma de meia cana para receber o tubo e formar as pendentes, com enchimento lateral e superior até 25 cm por cima da geratriz superior do tubo com brita filtrante não seleccionada. Inclusive lubrificante para montagem. O preço não inclui a escavação nem o enchimento principal.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt10hmf020ra

m³

Betão simples C20/25 (X0(P); D25; S2; Cl 1,0), fabricado em central, segundo NP EN 206.

0,066

24.770,36

1.634,84

mt11tdv015g

m

Tubo ranhurado de PVC de parede dupla, a exterior corrugada e a interior lisa, cor telha RAL 8023, com ranhurado ao longo de um arco de 220° no vale do corrugado, para drenagem, rigidez anelar nominal 4 kN/m², de 200 mm de diâmetro nominal, 182,4 mm de diâmetro interior, segundo NP EN 13476-1, comprimento nominal 6 m, união por copa com junta elástica de EPDM.

1,020

14.664,05

14.957,33

mt11ade100a

kg

Lubrificante para união através de junta elástica de tubos e acessórios.

0,005

17.752,01

88,76

mt01ard030b

t

Brita filtrante não seleccionada.

0,418

3.154,09

1.318,41

mo020

h

Oficial de 1ª construção.

0,228

966,18

220,29

mo112

h

Operário especializado construção.

0,457

555,02

253,64

%

Custos directos complementares

2,000

18.473,27

369,47

Custo de manutenção decenal: 565,28Kz nos primeiros 10 anos.

Total:

18.842,74

UNIDADE DE OBRA ASD010: VALA DRENANTE.

CARACTERÍSTICAS TÉCNICAS

Vala drenante com uma pendente mínima de 0,50%, para captação de águas subterrâneas, em que no fundo se coloca um tubo ranhurado de PVC de parede dupla, a exterior corrugada e a interior lisa, cor telha RAL 8023, com ranhurado ao longo de um arco de 220° no vale do corrugado, para drenagem, rigidez anelar nominal 4 kN/m², de 200 mm de diâmetro nominal, 182,4 mm de diâmetro interior, segundo NP EN 13476-1, comprimento nominal 6 m, união por copa com junta elástica de EPDM, colocado sobre base de betão simples C20/25 (X0(P); D25; S2; Cl 1,0), de 10 cm de espessura, em forma de meia cana para receber o tubo e formar as pendentes, com enchimento lateral e superior até 25 cm por cima da geratriz superior do tubo com brita filtrante não seleccionada. Inclusive lubrificante para montagem.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Comprimento medido em projecção horizontal, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Serão protegidos para evitar a sua contaminação.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, o comprimento realmente executado segundo especificações de Projecto.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a escavação nem o enchimento principal.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,161

0,107

17 02 03

Plástico.

0,248

0,413

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

1,984

1,323

Resíduos gerados:

2,393

1,843

17 02 01

Madeira.

0,041

0,037

Embalagens:

0,041

0,037

Total resíduos:

2,434

1,881
