IGA010 |
Ud |

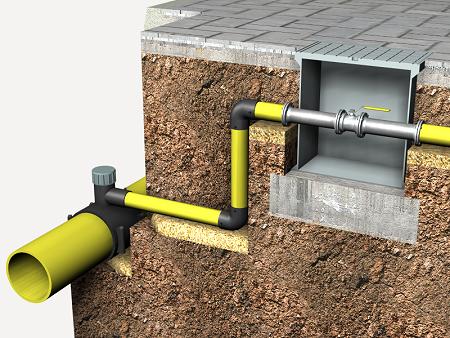

Ramal de ligação de gás. |
443.634,41Kz |
Ramal de ligação de gás, D=63 mm de polietileno de alta densidade PE 100, SDR11 de 8 m de comprimento, com válvula de corte geral constituída por válvula de esfera de latão niquelado de 2 1/2" alojada na caixa pré-fabricada de polipropileno. O preço inclui a demolição e a remoção do pavimento existente e a ligação com a rede, mas não inclui a escavação nem o enchimento principal. |
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
mt01ara010 |
m³ |
Areia de 0 a 5 mm de diâmetro, limpa. |
0,640 |
2.381,38 |
1.524,08 |
mt43tpo011gg |
m |
Ramal de ligação de polietileno de alta densidade PE 100, SDR11, de 63 mm de diâmetro exterior, segundo EN 1555, com o preço incrementado em 30% relativamente a acessórios e peças especiais. |
8,000 |
9.460,46 |
75.683,68 |
mt10hmf020ra |
m³ |
Betão simples C20/25 (X0(P); D25; S2; Cl 1,0), fabricado em central, segundo NP EN 206. |
0,747 |
24.770,36 |
18.503,46 |
mt43www030b |
Ud |
Caixa de passagem visitável de polipropileno, com fundo pré-cortado, 40x40x40 cm, para instalações receptoras de gás. |
1,000 |
72.932,43 |
72.932,43 |
mt11arp050e |
Ud |
Tampa de PVC, para caixas de gás de 40x40 cm, com fecho hermético à passagem dos odores mefíticos. |
1,000 |
47.228,18 |
47.228,18 |
mt37sve010h |
Ud |
Válvula de esfera de latão niquelado para enroscar de 2 1/2". |
1,000 |
69.611,43 |
69.611,43 |
mt43tpo012e |
m |
Abraçadeira de tomada em carga, de PVC, para tubo de polietileno de alta densidade de 63 mm de diâmetro exterior. |
1,000 |
4.470,56 |
4.470,56 |
mt43www040 |
Ud |
Teste de estanquidade para instalação de gás. |
1,000 |
87.192,87 |
87.192,87 |
mq05pdm010b |
h |
Compressor portátil eléctrico 5 m³/min de caudal. |
2,400 |
1.669,03 |
4.005,67 |
mq05mai030 |
h |
Martelo pneumático. |
2,400 |
986,90 |
2.368,56 |
mo020 |
h |
Oficial de 1ª construção. |
4,170 |
966,18 |
4.028,97 |
mo113 |
h |
Operário não qualificado construção. |
8,183 |
546,05 |
4.468,33 |
mo010 |
h |
Oficial de 1ª instalador de gás. |
27,014 |
992,81 |
26.819,77 |
mo109 |
h |
Ajudante de instalador de gás. |
13,638 |
567,06 |
7.733,56 |
% |
Custos directos complementares |
4,000 |
426.571,55 |
17.062,86 |
|
Custo de manutenção decenal: 39.927,10Kz nos primeiros 10 anos. |
Total: |
443.634,41 |
Caderno de encargos
UNIDADE DE OBRA IGA010: RAMAL DE LIGAÇÃO DE GÁS. CARACTERÍSTICAS TÉCNICAS Ramal de ligação de gás que une a rede de distribuição de gás da empresa abastecedora ou a válvula de corte de saída no caso de depósitos de armazenamento de gases de petróleo liquefeitos (GPL) com a caixa de corte geral, formado por tubagem enterrada de 8 m de comprimento de polietileno de alta densidade PE 100, SDR11, de 63 mm de diâmetro colocado sobre base de areia no fundo da vala previamente escavada, com os seus correspondentes acessórios e peças especiais, abraçadeira de tomada em carga colocada sobre a rede geral de distribuição que serve de união entre o ramal de ligação e a rede e válvula de corte geral formada por válvula de esfera de latão niquelado de 2 1/2" de diâmetro colocada através de união roscada, situada junto à edificação, fora dos limites da propriedade, alojada na caixa pré-fabricada de polipropileno de 40x40x40 cm, colocada sobre base de betão simples C20/25 (X0(P); D25; S2; Cl 1,0) de 15 cm de espessura e fechada superiormente com tampa de PVC. Inclusive betão simples C20/25 (X0(P); D25; S2; Cl 1,0) para a posterior reposição do pavimento existente. Totalmente montado, ligado e testado. CRITÉRIO DE MEDIÇÃO DE PROJECTO Número de unidades previstas, segundo documentação gráfica de Projecto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Se verificará que o traçado das valas corresponde com o de Projecto. Se terão em conta os afastamentos mínimos do ramal de ligação com outras instalações. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Implantação do ramal de ligação em planta e pendentes, coordenado com as restantes instalações ou elementos que possam ter interferências. Ruptura do pavimento com compressor. Eliminação das terras soltas do fundo da escavação. Betonagem e compactação do betão na execução da base. Colocação da caixa pré-fabricada. Execução de aberturas para ligação de tubos. União e enchimento das juntas dos tubos à caixa de visita. Colocação da tampa e dos acessórios. Disposição de tubagens e peças especiais. Descarga da areia no fundo da vala. Colocação de tubagens. Montagem da válvula de corte do ramal de ligação. União do ramal de ligação com a rede de distribuição de gás. CONDIÇÕES DE FINALIZAÇÃO. O ramal de ligação será estanque. A instalação terá resistência mecânica. CONSERVAÇÃO E MANUTENÇÃO. Será protegida contra golpes. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto. CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA O preço inclui a demolição e a remoção do pavimento existente e a ligação com a rede, mas não inclui a escavação nem o enchimento principal. |
Resíduos gerados
Código LER |
Tipo |
Peso (kg) |
Volume (l) |
01 04 09 |
Areias e argilas. |
3,744 |
2,340 |
17 02 03 |
Plástico. |
0,178 |
0,297 |
17 01 01 |
Betão (betões, argamassas e pré-fabricados). |
1,820 |
1,213 |
Resíduos gerados: |
5,742 |
3,850 |
|
15 01 01 |
Embalagens de papel e cartão. |
0,106 |
0,141 |
17 02 01 |
Madeira. |
0,372 |
0,338 |
Embalagens: |
0,478 |
0,480 |
|
Total resíduos: |
6,220 |
4,330 |
