QTX120

m²

Sistema SIATE "ONDULINE" de impermeabilização e isolamento térmico pelo exterior de coberturas inclinadas.

14.860,00Kz

Sistema SIATE "ONDULINE" de impermeabilização e isolamento térmico pelo exterior de coberturas inclinadas, composto por: isolamento: painel sandwich com ligação macho-fêmea, Ondutherm Basic A30+FAN13 "ONDULINE"; impermeabilização: placa subtelha, asfáltica DRS, BT 235 "ONDULINE"; revestimento: telha canudo cerâmica, cor vermelho, 40x19x16 cm, fixada com espuma de poliuretano, Ondufoam "ONDULINE". O preço não inclui a superfície suporte.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt13pso015sa

m²

Painel sandwich com ligação macho-fêmea, Ondutherm Basic A30+FAN13 "ONDULINE", composto de: núcleo isolante de espuma de poliestireno extrudido de 30 mm de espessura e face inferior de friso de abeto natural.

1,050

6.341,63

6.658,71

mt13lpo033a

Ud

Prego, Auto-fixante para betão "ONDULINE", para fixação sobre suporte de betão.

6,000

22,83

136,98

mt13bto025a

Ud

Massa de poliuretano, Onduflex 300 (300 cm³) "ONDULINE", para vedação de juntas entre painéis.

0,250

1.511,91

377,98

mt13bto020b

m

Tela autocolante auto-protegida, Ondufilm "ONDULINE", para a vedação de juntas.

1,000

897,70

897,70

mt13bto010vf

m²

Placa subtelha, asfáltica DRS (dupla camada protectora de resina e sobreposição de segurança), BT 235 "ONDULINE", armada com fibras minerais e vegetais mais resina, de 2000 mm de comprimento, 1050 mm de largura e 2,6 mm de espessura, segundo NP EN 534.

1,250

1.889,89

2.362,36

mt13lpo032b

Ud

Prego, Cabeça de PVC "ONDULINE", para fixação sobre painel sandwich.

3,000

12,86

38,58

mt13tac010a

Ud

Telha canudo cerâmica, cor vermelho, 40x19x16 cm, segundo EN 1304.

32,100

65,62

2.106,40

mt13bto035a

Ud

Aerossol de 750 cm³ de espuma de poliuretano monocomponente, Ondufoam "ONDULINE".

0,250

1.511,91

377,98

mt13pso020a

m

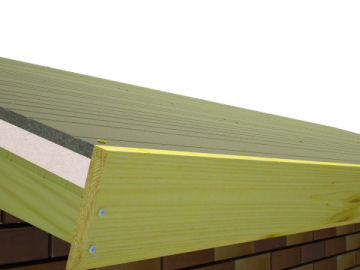

Remate de madeira para o fecho e protecção dos painéis em beirados e laterais, Ondutherm 14,5 "ONDULINE".

0,450

1.745,52

785,48

mo011

h

Oficial de 1ª montador.

0,882

600,29

529,46

mo080

h

Ajudante de montador.

0,882

336,74

297,00

%

Custos directos complementares

2,000

14.568,63

291,37

Custo de manutenção decenal: 2.338,96Kz nos primeiros 10 anos.

Total:

14.860,00

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 544:2011

1.4.2012

1.4.2012

Telhas de asfalto com reforço mineral e/ou sintético — Especificações de produto e métodos de ensaio

EN 1304:2005

1.2.2006

1.2.2007

Telhas cerâmicas e acessórios — Definições e especificações dos produtos

UNIDADE DE OBRA QTX120: SISTEMA SIATE "ONDULINE" DE IMPERMEABILIZAÇÃO E ISOLAMENTO TÉRMICO PELO EXTERIOR DE COBERTURAS INCLINADAS.

CARACTERÍSTICAS TÉCNICAS

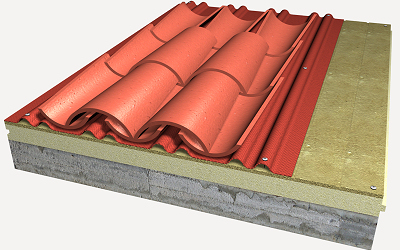

Formação de sistema SIATE "ONDULINE" de impermeabilização e isolamento térmico pelo exterior de coberturas inclinadas, composto por: ISOLAMENTO TÉRMICO: painel sandwich com ligação macho-fêmea, Ondutherm Basic A30+FAN13 "ONDULINE", colocado com o isolamento para baixo, fixo a superfície suporte de betão, através de pregos, Auto-fixante para betão "ONDULINE"; IMPERMEABILIZAÇÃO: placa subtelha, asfáltica DRS, BT 235 "ONDULINE", fixada ao painel com pregos, Cabeça de PVC "ONDULINE"; REVESTIMENTO: telha canudo cerâmica, cor vermelho, 40x19x16 cm, fixada com espuma de poliuretano, Ondufoam "ONDULINE". Inclusive p/p de cortes, fixações, terminação do perímetro da cobertura com remate de madeira para o fecho e protecção dos painéis em beirados e laterais, Ondutherm 14,5, união entre painéis com massa de poliuretano, Onduflex 300 (300 cm³) "ONDULINE", vedação de juntas entre painéis e vedação de juntas entre painéis e remates com tela autocolante auto-protegida, Ondufilm "ONDULINE" e telhas de ventilação.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície da vertente medida em verdadeira magnitude, segundo documentação gráfica de Projecto. Incluindo formação de cumeeiras, rincões, beirados, bordos livres, laroz, encontros de vertentes com paramentos verticais superiores e laterais, remates em bordos livres laterais, chaminés, janelas e condutas de ventilação.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Não serão colocados nem apoiados sobre a cobertura elementos que a possam danificar ou dificultar a sua drenagem.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, a superfície realmente executada segundo especificações de Projecto. Incluindo formação de cumeeiras, rincões, beirados, bordos livres, laroz, encontros de vertentes com paramentos verticais superiores e laterais, remates em bordos livres laterais, chaminés, janelas e condutas de ventilação.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a superfície suporte.

Código LER

Tipo

Peso (kg)

Volume (l)

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,225

0,225

17 01 03

Ladrilhos, telhas e materiais cerâmicos.

5,393

4,314

Resíduos gerados:

5,618

4,539

17 02 03

Plástico.

0,095

0,158

17 02 01

Madeira.

0,554

0,504

15 01 04

Embalagens de metal.

0,038

0,063

Embalagens:

0,687

0,725

Total resíduos:

6,305

5,265
